Серия модульные
Изделие

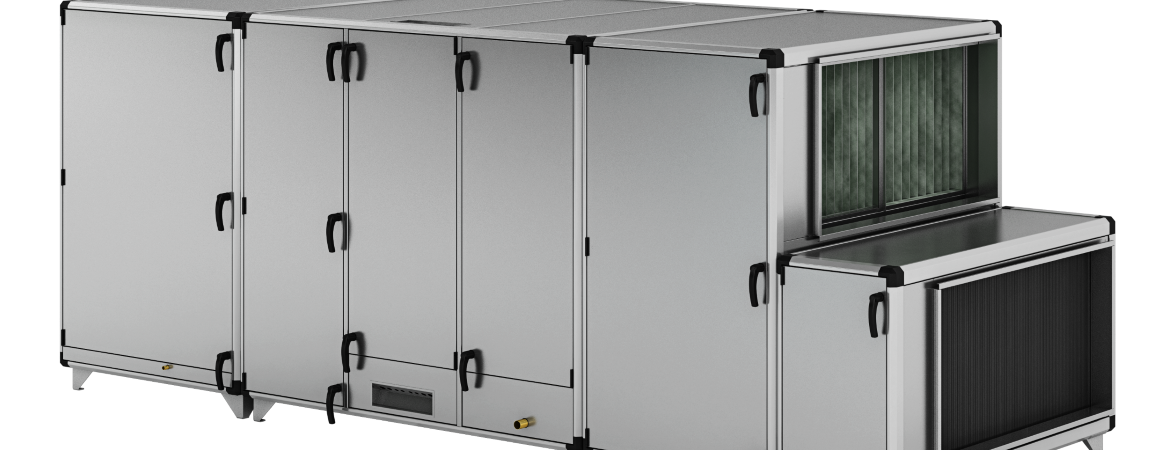

Установки вентиляции и кондиционирования воздуха серии изготовлены в соответствии с действующими стандартами CEN.
Варианты исполнения
Выпускается 8 типоразмеров установок производительностью от 1.000 до 100.000 м3/ч. Корпус установок рассчитан на максимальное отрицательное давление 2000 Па и макс. избыточное давление 1500 Па.
Конструкция
Установки имеют рамную конструкцию, обшитую теплоизолированными панелями. Для удобства доступа к внутренним компонентам и функциональным блокам установки разделены на секции.
Материалы
Каркас: стальной профиль с толщиной стенки 2 мм с алюминиево-цинковым покрытием.
Панели: толщина 50 мм, снаружи и изнутри обшиты стальным листом толщиной 0,7 мм с алюминиево-цинковым покрытием.
Теплоизоляция панелей: Минеральная вата плотностью 70 кг/м3
Поставка
В зависимости от вариантов транспортировки установка может поставляться секциями или в полностью собранном виде
Классификация
Механические характеристики: В соответствии со стандартом DS/ EN 1886
Классификация корпуса установки по прочности: по классу D2
Категория герметичности при отрицательном давлении -400 Па: L1
Категория герметичности при избыточном давлении +700 Па: L2
Объем утечек в обход фильтра: по категории F9 при отрицательном и избыточном давлении
Классификация по теплопередаче: по классу Т3
Классификация по теплоизоляции: по классу ТB3
Web-доступ
Возможность удаленного управления доступом к настройкам системы автоматики обеспечивается через интернет и локальные сети. Благодаря этому у пользователя появляется свобода действий по обслуживанию установки с любой точки и в любое время.
Доступ к функциям обеспечивается путем сохранения необходимых настроек в системе установки. Функции, чаще всего использующиеся во время работы, хранятся в профиле Пользователя. Профили Установки и Обслуживания дают допуск к функциям, предусмотренным для пуско-наладочных работ.
Составление недельной программы
Текущее состояние установки и заданные значения контрольных точек следуют из структурной схемы.
Система управления установкой
Настройка недельной программы обеспечивает возможность работы установки без присмотра или вмешательства. При необходимости всегда можно провести переналадку и изменить параметры недельной программы.
Показание состояния установки и компонентов
Система автоматики AIR 2
Система автоматики AIR 2 имеет встроенный веб-сервер и пульт управления. Доступ к настройкам агрегатов разделен на 3 уровня: Пользователь, Монтажник, Сервисный инженер, что позволяет легко управлять агрегатами с высокой степенью надежности и защищенности от неправильных действий система автоматики AIR2 позволяет интегрировать агрегаты в большинство систем BMS, которые представлены на рынке.
Встроенный веб-сервер имеет удобный графический интерфейс, и позволяет управлять агрегатом с помощью персонального компьютера в любой точке мира Система AIR 2 спостоянно совершенствуется в соответствии с будущими требованиями по контролю вентиляции и снижению потребления энергии. Обновление систмы автоматики происходит с помощью SD карт.
Подключение к системе BMS
Веб-сервер по умолчанию может поддерживать связь через следующие протоколы:
- RS485 Modbus RTU
- Modbus TCP / IP
- BACnet, TCP / IP
- LON (опционально)
- OPC сервер (опционально)
- METASYS N2
