ЭВУТ-БСМ

Технические данные блока ЭВУТ-БСМ

Типоразмер блока ЭВУТ-БСМ		01	02	03	04
Вентиляторы
Расход приточного воздуха	м³/ч	1000	1500	2000	2500
Давление приточного воздуха	Па	200	200	200	200

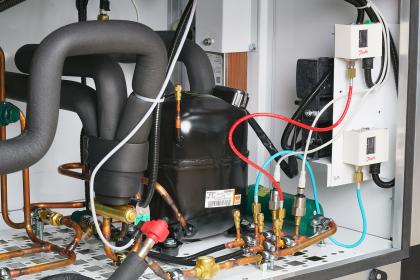

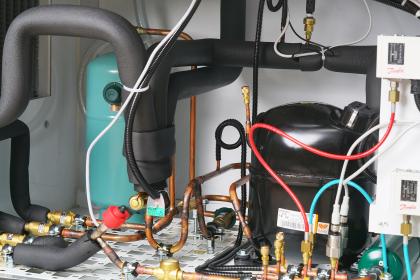

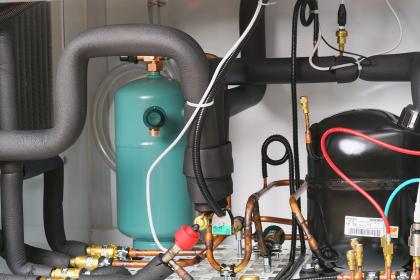

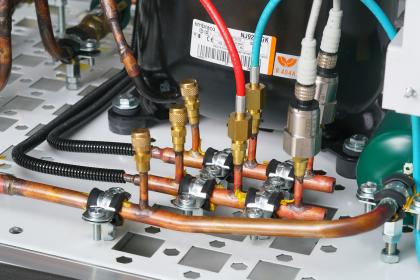

Компрессоры
Тип хладагента		R407C	R407C	R407C	R407C
Количество компрессоров		1	1	1	1
Параметры электрооборудования
Напряжение питания	400 В — 3 фазн. 50 Гц

Схема подключения

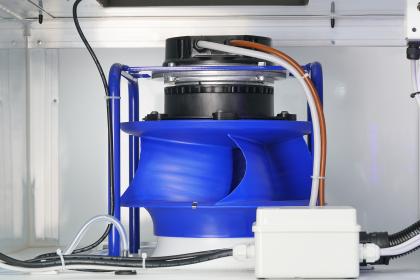

(1) вентилятор
(2) вентилятор

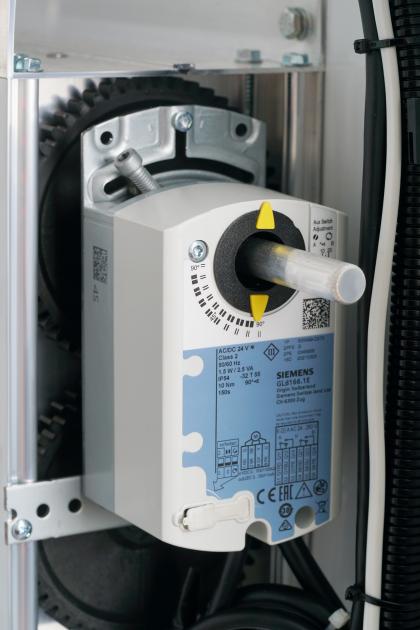

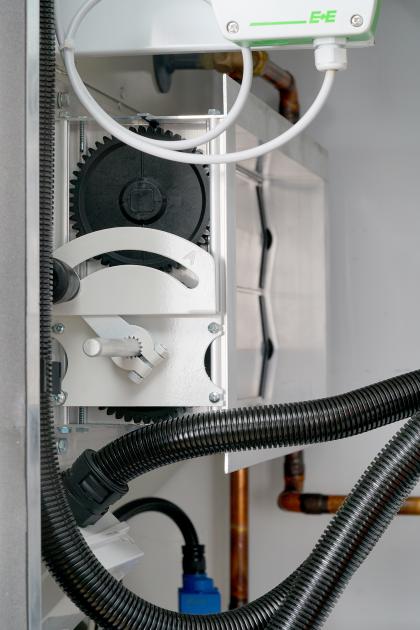

(3) заслонка обводного контура

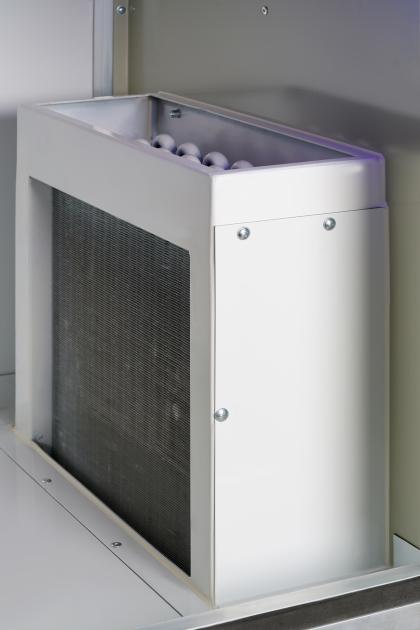

(4) рекуператор тепла с тепловыми трубками

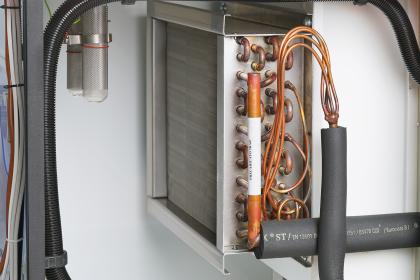

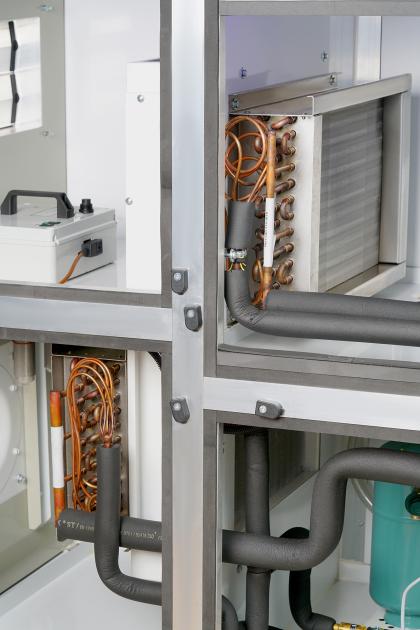

(5) теплообменник испарителя
(6) заслонка выбросного воздуха
(7) заслонка рециркуляции
(8) заслонка наружного воздуха
(9) теплообменник конденсатора
(10) водяной калорифер

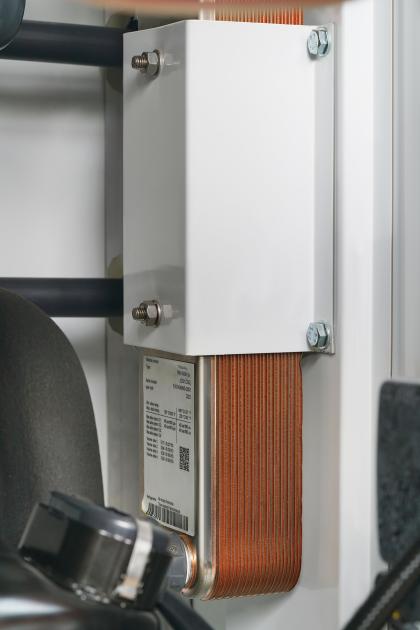

(11) пластинчатый теплообменник
