ЭВУТ-БС

Технические данные блока ЭВУТ-БС

Типоразмер блока ЭВУТ-БСМ		05	07	09	11	12	16	18	22	24	32	38
Вентиляторы
Макс. расход приточного воздуха	м³/ ч	3500	5000	7000	8000	11000	13000	15000	17000	23000	28000	32000
Миним. расход приточного воздуха	м³/ ч	2800	4000	5600	6400	8800	10400	12000	13600	18400	22400	25600
Давление приточного воздуха	Па	400	400	400	400	400	400	400	400	400	400	400

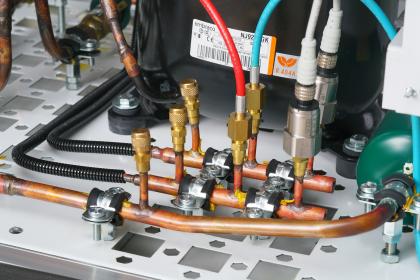

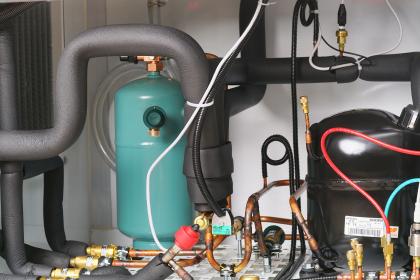

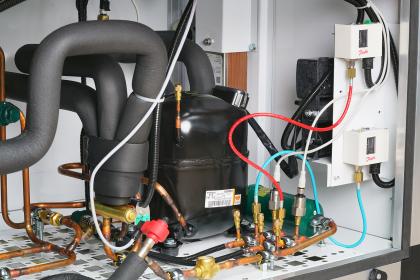

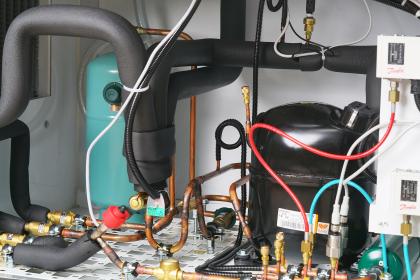

Компрессоры
Тип хладагента		R407C	R407C	R407C	R407C	R407C	R407C	R407C	R407C	R407C	R407C	R407C
Количество компрессоров		1	1	1	1	1	2	2	2	2	3	3
Параметры электрооборудования
Напряжение питания	400 В — 3 фазн. 50 Гц

Схема подключения

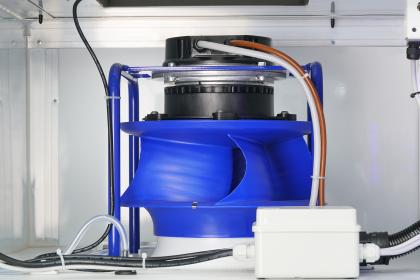

(1) вентилятор
(2) вентилятор

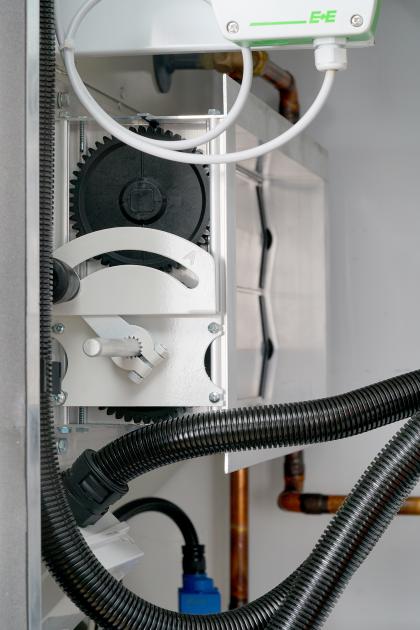

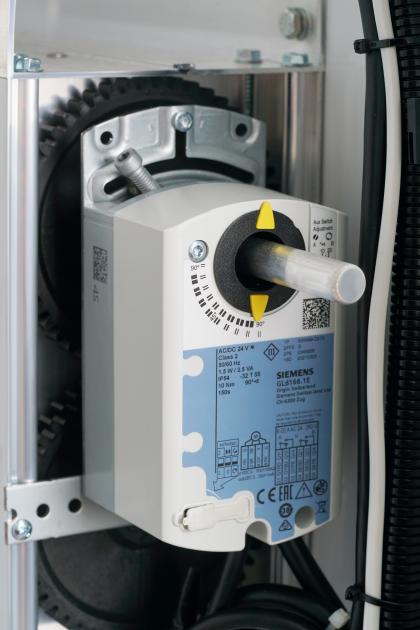

(3) заслонка обводного контура

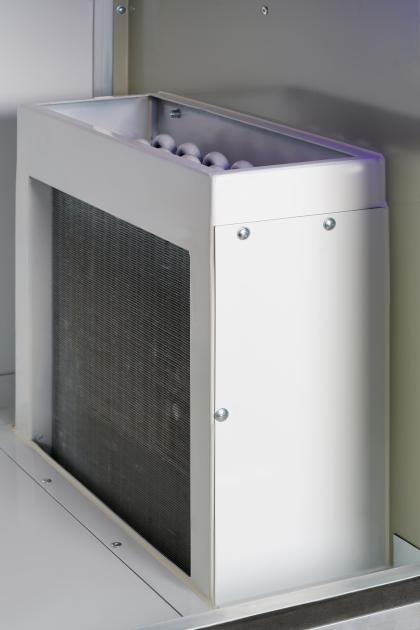

(4) рекуператор тепла с тепловыми трубками
(5) теплообменник испарителя
(6) заслонка выбросного воздуха

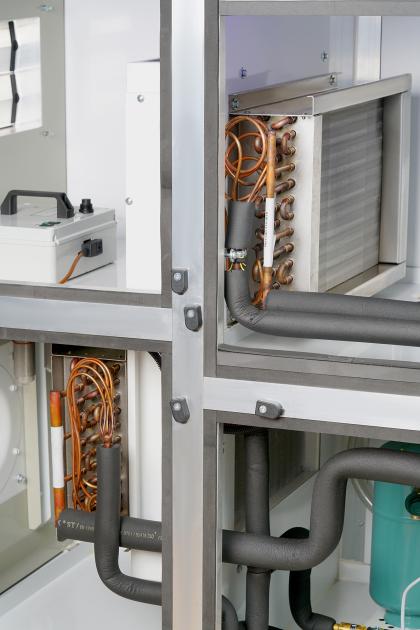

(7) заслонка рециркуляции
(8) заслонка наружного воздуха
(9) теплообменник конденсатора
(10) водяной калорифер

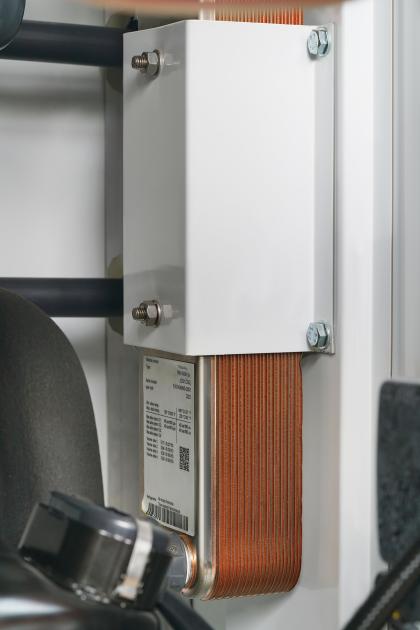

(11) пластинчатый теплообменник

ЭВУТ-БС

ЭВУТ-БС

Технические данные блока ЭВУТ-БС

Схема подключения

Стандартная конфигурация
