Вентиляция для физкультурно-оздоровительных комплексов

Существует два вида вентиляции:

• естественная;
• искусственная.

Искусственная вентиляция – это система вентиляции, когда воздух перемещается под воздействием внешних источников (механизмов). Именно искусственная вентиляция получила наибольшее распространение на спортивных объектах. Каждое закрытое спортивное сооружение должно иметь естественную и искусственную вентиляцию.

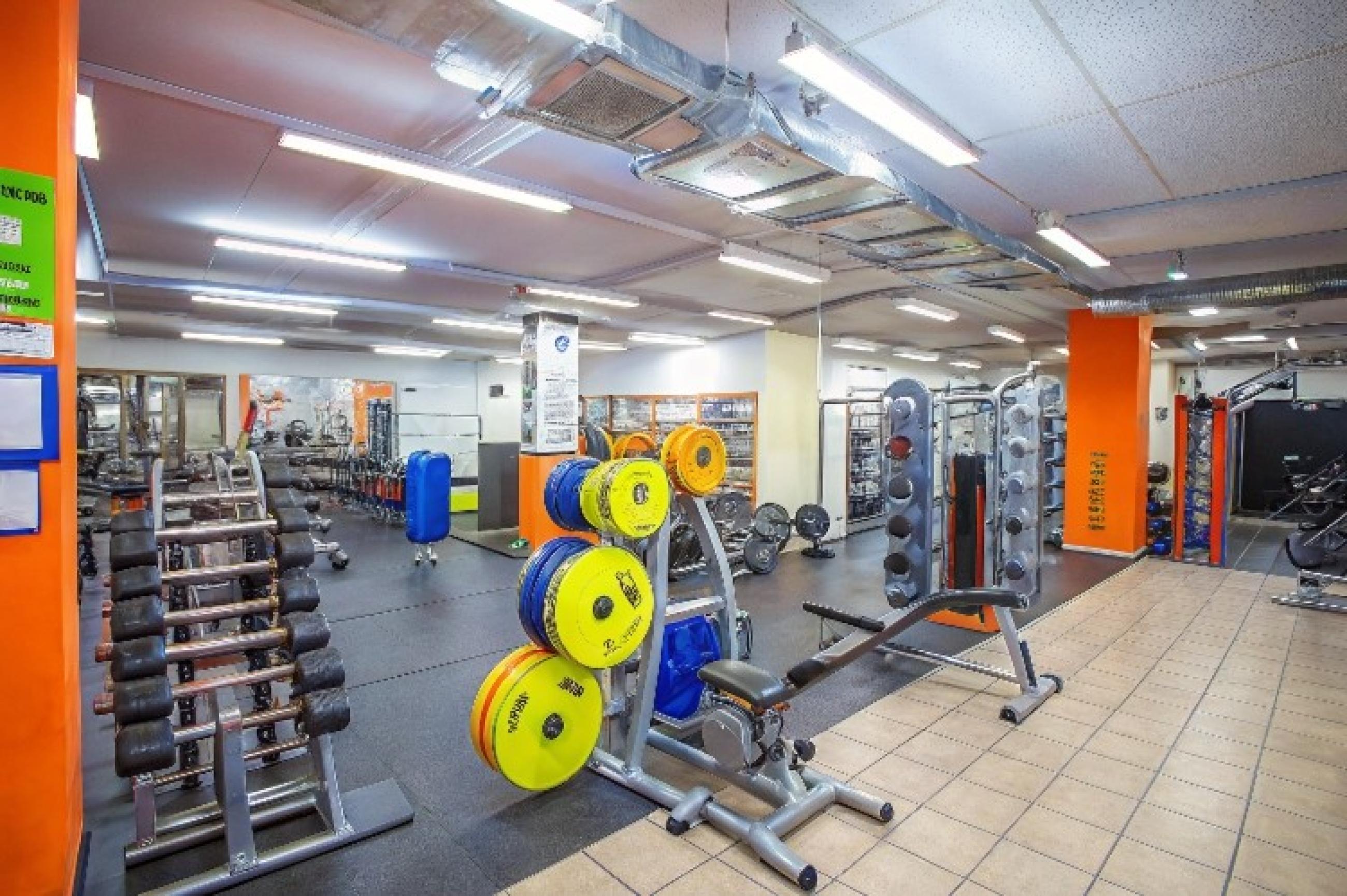

Комбинированная приточно-вытяжная система используется для вентиляции спортивных и тренажерных залов. Условием для ее функционирования выступает равная производительность вывода и подачи воздушных потоков, исключающая сквозняки. Свежий воздух подается с помощью воздухораспределителей компактными струями с высоты трех-четырех метров.

Различают следующие типы вентиляционного оборудования: централизованная система с рекуперацией тепла, крышные вентиляционные установки, канальная вентиляционная система.

Функционирование данной системы основано на работе центрального кондиционера, который обеспечивает необходимую температуру и состав воздуха. Расходы на обогрев снижаются за счет рекуперации:

Наружный воздух смешивается с воздухом, находящимся внутри помещения, нагревается посредством кондиционера до нужной t и через камеры, расположенные в полу, поступает внутрь.

В холодное время года рекуператор выполняет функции по подаче теплого воздуха. Отработанный воздух удаляется центробежным вентилятором через потолочные решетки.

Наиболее распространенный вариант – соединенная с кондиционером моноблочная крышная установка. Данная система предназначена, в основном, для вентиляции крытых стадионов и многофункциональных спортивных арен.

Воздух готовится и подается по системе воздуховодов, и вместе со свежим потоком доставляется по всем помещениям.

Отработанный воздух выбрасывается в атмосферу через потолочные плафоны.

Кровельный вентилятор работает в двух основных режимах:

• общепромышленный (режим кондиционирования) – обеспечивается циркуляция воздуха;
• дымоудаления (экстренный режим) – активируется автоматически противопожарным датчиком.

Канальная вентиляционная система

Используется для вентиляции некрупных спортивных объектов. И вытяжка, и свежий воздух распределяются и транспортируются по системе воздуховодов. Считается наиболее подходящей для небольших сооружений со множеством подсобных помещений. Совместное использование с канальными кондиционерами дает эффективный результат: в зал поступает свежий, очищенный воздух необходимой температуры.

Ко всем видам и типам вентиляции предъявляются жесткие условия.

Требования включают в себя санитарно-гигиенические, архитектурные, строительные и спортивно-технические положения, прописанные в СанПиНах, СНиПах и ГОСТах.

СанПиН – санитарные правила и нормы.

СНиП – строительные нормы и правила.

ГОСТ – государственный стандарт качества.

Данные документы включают в себя также и нормативные (цифровые) показатели, обязательные к соблюдению при проектировании, строительстве и эксплуатации спортсооружений.

Спортсооружение – объект спорта, построенный и оборудованный для организации и проведения физкультурных и спортивных занятий, проведения соревнований по видам спорта, а также используемый для проведения иных массовых мероприятий.

В состав спортивного сооружения входят следующие объекты:

1. Основные.
2. Административные.
3. Для посетителей, не принимающих участие в занятиях.

Предназначение (виды) объектов:

• основные предназначены для непосредственного проведения мероприятий:
• спортзалы;
• водные комплексы;
• ледовые арены;
• площадки для спортивных и подвижных игр;
• легкоатлетические манежи (арены);
• футбольные манежи (арены);
• административные предназначены для обеспечения участников мероприятий и сотрудников спортсооружения:
• раздевальные;
• душевые;
• судейские;
• служебные;
• для массажных процедур;
• бани;
• уборные (санитарные комнаты);
• места для зрителей:
• гардеробы;
• павильоны;
• точки питания;
• трибуны;
• санитарные узлы (комнаты).

В таблице представлены цифровые показатели основных требований, предъявляемых к вентиляции объектов физкультуры и спорта:

так же

* Температура воздуха (далее – t) понижается до 5 градусов в период отсутствия людей (во внерабочее время). Необходимо учитывать, что установленная t должна быть восстановлена до прихода тренирующихся, зрителей и административно-обслуживающего персонала.

** t устанавливается от отдельного источника питания промышленного производства (при достижении t в помещении > 110 градусов должно быть предусмотрено предохранительное отключение).

Дополнительные требования, предъявляемые к вентиляции спортивных мест (сооружений):

• при выполнении проектных работ по вентиляции принимается за исходное стопроцентное заполнение мест для размещения зрителей;
• подвижность воздуха в местах для проведения занятий определяется, принимается:
• не > 0,3 метра в секунду в помещениях для занятий единоборствами, пинг-понгом и на ледовых аренах;
• не > 0,5 метров в секунду во всех других помещениях для спортивных занятий.

В целях поддержания указанных данных на требуемом уровне в местах проведения занятий (тренировок) используется концентрированное поступление внешнего воздуха.

• рекомендуемый уровень влажности не должен выходить за показатели от 30 до 60 процентов;
• отдельно от общих монтируются системы вентиляции:
• на ледовых аренах и в спортивных залах;
• в местах для переодевания, проведения массажных процедур и в помывочных;
• в подсобных помещениях (бытовки, кладовки, производственные помещения).
• смешивание внутреннего и наружного воздуха ( рециркуляция) применяется в помещениях с воздушным отоплением, где используются кондиционирование и вентиляция;
• в помещениях, оборудованных зрительскими местами исходя из количества > 800 человек, для тренирующихся могут быть установлены отдельные системы по распределению воздуха;
• механизмы для систем вентиляции и кондиционирования размещаются в помещениях подвальных и цокольных этажей зданий.

Эффективность системы обмена воздухом определяется уровнем интенсивности занятий:

• для посетителей, наблюдающих за соревнующимися – 20 кубических метров;
• для персонала и посетителей, ведущих малоподвижную работу – 40 кубических метров;
• для тренирующихся – 80 кубических метров.

Расчет обмена воздуха определяется по двум показателям:

по общему числу посетителей (количество)

V = N х L

L – это положенный норматив по обмену воздуха;

N – общее число посетителей (зрителей или тренирующихся), одномоментно находящихся в зале.

• по кратности обмена воздуха в час

V = N x S x H

n – норма воздухообмена по СНиПу;

S – площадь спортзала;

H – расстояние внутри помещения от пола до потолка.

Предпочтение отдается расчету, который показал большую производительность.

Отличительной чертой микроклимата катков и водных комплексов является появление на отдельных площадях конденсата.

Соответственно, основная задача вентиляционных систем – контроль за уровнем влагосодержания в воздухе.

Эта проблема успешно решается применением специализированных осушительных установок.

Из представленного ниже графика видно, что основным решением выступает:

• для плавательных бассейнов – конденсационное осушение;
• для ледовых сооружений – метод адсорбции, так как сорбенты впитывают влагу не только при низких, но и при отрицательных температурах.

Со сравнительными принципами действия адсорбционного и кондиционного осушителей можно ознакомиться на схеме:

Данные методики считаются более эффективными, чем осушение нагревом или способ воздушной инфильтрации.

В местах для переодевания и в помывочных система вентиляции монтируется отдельно. При этом отток воздушных потоков из душевых проводится за счет поступления воздуха из раздевалок. В раздевальные, в свою очередь, воздух должен подаваться в 5-кратном объеме мест для помывки, но не меньше, чем 2-кратный объем помещений для переодевания.

Воздух из раздевалок выводится в 2-кратном объеме через помывочные. Но в случае 10-кратного превышения объема воздуха из помывочных, разница между объемами выводится из раздевальных.

Возможно объединение помывочных и мест для переодевания с остальными объектами одной системой приточного воздухообмена. В случае t поступающего воздуха < 25 градусов выше нуля, устанавливается местный обогреватель.

Проектирование и строительство спортсооружений, их эксплуатация, содержание объектов физкультуры и спорта на высоком уровне – задачи государственного масштаба. Мелочей в этой деятельности быть не может.

Оптимально смонтированные системы вентиляции с учетом климатического фактора и условий использования спортивного объекта позволят не только избежать лишних финансовых затрат на внеплановые ремонты, но и создать комфортабельные условия для посетителей: зрителей и занимающихся.
